板式換熱器(空調板換)的安裝使用方式

來源：嘉興裕隆瀏覽：- 發布日期：2025-01-17 13:40:17【大中小】

阿法拉伐釬焊式板式換熱器

板式換熱器(空調板換)是由沖壓成形的凹凸不銹鋼板組成，兩相臨板片之間的凹凸紋路成180度相對組合，因此板式熱交換器兩板片之間的凹凸脊線形成了交錯的接觸點,將接觸點以真空焊接方式結合后，就形成了板式熱交換器的耐高壓交錯流通結構,這些交錯的流通結構使得板式熱交換器內的冷熱流體產生強烈紊流而達到高換熱效果。只有正確的安裝使用方式才能發揮其性能：

1，安裝狀態

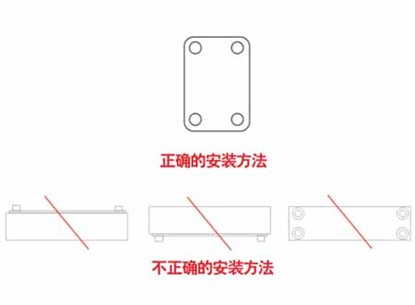

板式換熱器(空調板換)首先必須是豎直安裝，不能水平或者傾斜安裝，只有豎直安裝才更有利于氟與水的充分交換，安裝如圖：

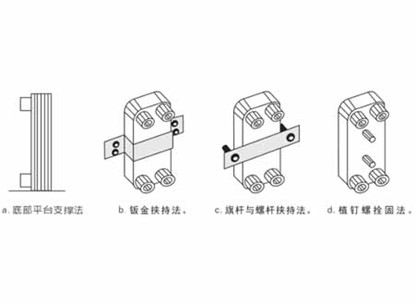

其次板式換熱器(空調板換)的固定方法，安裝如圖：

a，底部平臺支撐法

b，鈑金挾持法

c，橫桿與螺桿挾持法

d，植釘螺栓固定發

重要提示：可安裝震動吸收器或者避震器來吸收來自壓縮機運行帶來的震動

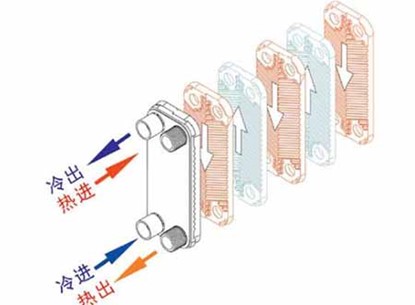

2，板式換熱器(空調板換)氟口與水口的安裝方式一定要交叉進行，冷側必須是下進上出，熱側則是上進下出，在空調板換不銹鋼釬焊板式換熱器內形成交叉流動，實現冷熱交換最大化，避免能量損失，更提高換熱效率。
