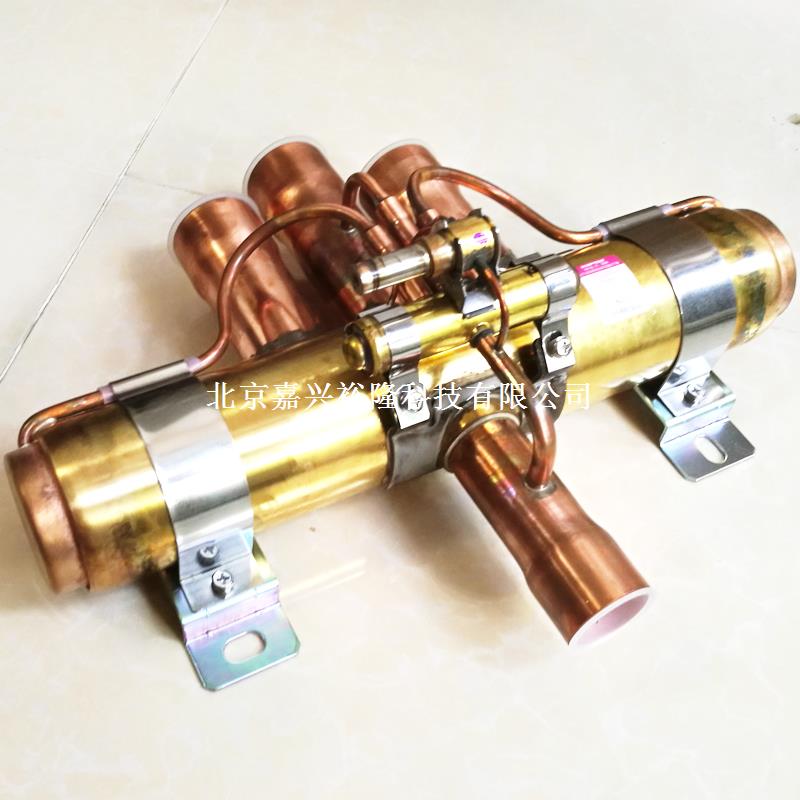

四通換向閥是在空調系統中實現制冷和制熱的零部件，四通換向閥既可以制冷也可以制熱，但是制冷和制熱的原理確實不一樣的，北京嘉興裕隆小編接下來和大家一起分享一下四通換向閥制冷循環過程（R22）的原理。

（1）壓縮機部分（A→B）

制冷劑從壓縮機吸氣口進入時為低溫、低壓的氣體（壓力為4～6kgf/cm2、溫度為5～15℃），經壓縮后，變?yōu)楦邷?、高壓的氣體（壓力為16～22kgf/cm2、溫度為80～110℃）。

（2）冷凝器部分（B→D）

制冷劑從壓縮機排氣管經過四通換向閥（冷暖型）進入冷凝器，經室內軸流風扇把熱量帶走，溫度降低。高溫氣體逐步變?yōu)闅庖簝上酄顟B(tài)，最后冷凝器出口處為常溫、高壓液體。溫度比環境溫度約高5℃，但制冷劑在冷凝器內壓力基本不變。

（3） 毛細管部分(D→E)

制冷劑從冷凝器出口進入單向閥（冷暖型）經毛細管節流、降壓，通過高壓閥進入連接管(液管〉。在毛細管出口處為低溫、低壓的氣液兩相制冷劑(開始汽化)。溫度約為5℃，壓力約為5~6kgf/cm2，手摸上去感覺很涼。

（4） 蒸發器部分(E→A,)

制冷劑從連接管進入蒸發器，由氣液兩相狀態逐步汽化為飽和蒸汽，同時吸收周圍空氣的熱量，達到制冷目的。在蒸發器出口處為低溫，低壓的氣體。溫度為5～10℃，壓力與進口處相比，基本不變。

（5） 回氣管部分(A'→A)

制冷劑從蒸發器出口經連接管（回氣管）到室外機低壓閥，再通過四通換向閥（冷暖型）進入壓縮機的氣液分離器到吸氣口，完成一個循環。此時的低溫、低壓氣體與蒸發器出口處相比，壓力基本不變，溫度稍有上升(約增加5℃，主要是連接管吸收了一部分熱量)。

制冷時：室內蒸發器吸熱量（制冷量）＋壓縮機消耗功率＝室外冷凝器散熱量

制熱時：室內蒸發器散熱量（制熱量）＝壓縮機消耗功率＋室外冷凝器吸熱量
